054B最大进步就是双面旋转有源相控阵雷达

前言

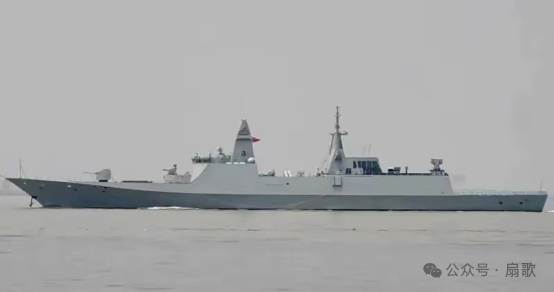

054B型护卫舰的最早消息是在054A护卫舰服役后，就在网络上开始流传，估计时间间隔已经有15年，大家做了各种猜测，直到2023年8月份下水，从排水量来看，054B型护卫舰的满载排水量约为5500吨，相比前代的054A型护卫舰（约4200吨）有了显著增加。

在武器系统方面，054B型护卫舰配备了双面盾雷达系统和垂直发射系统。，它还装备了改进升级的H/PB-87型100毫米主炮，取代了054A型的76毫米炮。舰上还装有防空导弹、近防炮以及反潜鱼雷等武器，用于执行防空、反潜和反舰等多种任务。054B型护卫舰在上层建筑和整体造型上进行了优化，使其更加简洁，从而减少了雷达截面积。

054B型护卫舰配备的8联装32单元垂直发射导弹系统

054B型护卫舰在舰艏甲板上配备了4座8联装共32单元的垂直发射系统，这些系统可以发射红旗-16中程防空导弹和鱼-8反潜导弹。红旗-16导弹是中程防空导弹，主要用于对抗空中威胁，最新的型号的射程已经达到160公里，而鱼-8反潜导弹则是一种兼具鱼雷和导弹优点的武器，既可以垂直发射也可以倾斜发射，通过火箭助飞到目标区域上空后，鱼雷与火箭分离，借助降落伞落入水中，然后启动鱼雷发动机，自动搜索、跟踪并攻击潜艇

054B型护卫舰在机库上方新增了一座24联装HHQ-10近程防空导弹系统

HHQ-10是近程防空武器，能够有效拦截敌方的低空飞行目标，如飞机、无人机和反舰导弹。最新型号的导弹具备了红外，雷达，被动雷达复合制导导引头；在054A上无法安装，而054B空间足够。

动力系统的问题

最早的传闻054B采用柴燃联合原动+中压直流全电推进系统：即发动机只负责发电，螺旋桨由电机驱动。这种配置可以提高能源利用率，降低排放，并且有助于提高舰艇的隐蔽性和安静性 但大功率的电推系统，需要巨大的空间，054B的空间不足，装不下；那么动力系统就是剩下4台CS16V27型中高速柴油机柴油机或者小燃气轮机的两种方案；

在发展周期和32小垂发系统来看，现有状态054B就是054A的升级版本，增加了近防导弹，加大了炮口径，并不是全新设计；而在这里大变化的是

雷达系统

054B护卫舰的S波段主雷达系统是一种双面旋转有源相控阵雷达。这种雷达系统具有以下特点：

工作频率：S波段雷达的工作频率范围为2到4吉赫兹（GHz），波长在8到15厘米之间。这个频段的雷达不容易被距离、灰尘、碎片或其他物体所衰减，因此具有较强的远距离探测能力。

功能：S波段雷达主要用于空中和弹道导弹搜索功能，能够提供立体搜索、跟踪、弹道导弹防御识别和导弹引导。它在恶劣天气条件下仍能检测到目标，而X波段雷达则容易受到海浪或降雨干扰。S波段雷达广泛应用于海军舰艇上，用于空中监视和导弹防御系统。例如，美国海军的AN/SPY-6雷达系统就包括了S波段雷达，用于提供长程探测和拦截能力

T/R组件设计：雷达系统采用了模块化设计思想，将功率放大模块、接收模块和电源模块整合在一块铝合金板上。这种方案优化了电路结构，还通过合理的布局和强迫液冷的散热设计，确保了组件的性能指标满足设计要求；

旋转速度：S波段雷达的旋转速度可以根据需要选择，这种雷达系统可以进行360度全方位探测，能够在两个方向上旋转，标准的旋转速度为1–6 rpm（标准雷达）和45 rpm（用于高空船舶的应用）。

雷达罩设计：根据现场测试，054B型护卫舰的雷达罩为边长在3~3.5米之间的正方形，面积约为9~10平方米。其S波段雷达的两块阵面面积至少是“星座”级护卫舰采用的SPY-6(V)3三阵面电子相控阵雷达阵面面积总和的4倍

电子扫描技术：与传统的机械扫描雷达相比，有源相控阵雷达使用电子扫描技术，能够更快地调整波束方向，实现更快速的目标跟踪和更精确的搜索能力

低截获概率（LPI） ：有源相控阵雷达设计了低截获概率特性，使其在敌方雷达侦收与干扰方面具有一定的优势

集成化设计：雷达系统被集成到一体化桅杆中，这不仅减少了雷达反射面积，增强了隐身性能，还简化了舰船的结构设计，提高了整体作战效率

多功能应用：这种雷达系统不仅能够执行常规的空中和水面目标探测任务，还能与其他传感器和武器系统协同工作，提供更全面的战场感知和指挥控制能力

宽带工作能力：该雷达系统的工作带宽较宽，通常在2-4GHz范围内，这使得它能够覆盖更广的频段，提高探测能力

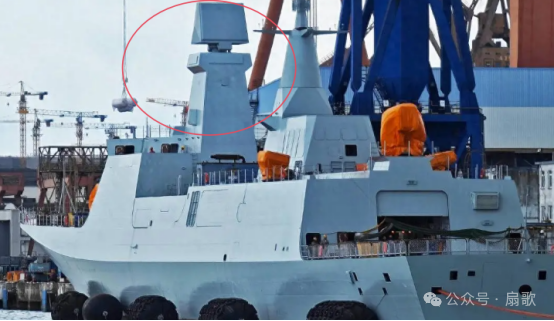

在顶部安装了新型双面相控阵雷达，该雷达采用S波段，并与下方的X波段雷达配合形成双波段雷达设计，兼顾了距离和精度。这种设计不仅提高了对空搜索和引导红旗16导弹的打击能力，X波段雷达通常用于更精确的目标跟踪和制导任务，具有更高的分辨率和更短的波长，使其在目标识别和跟踪方面更为有效。然而，由于X波段雷达的功率需求较高，其抗干扰能力和可靠性可能不如S波段的有源相控阵雷达

一体化桅杆通过将各种雷达、天线等设备集成在一个封闭的空间内，减少了舰船表面的突出部分，从而降低了雷达反射面积。这种设计不仅减少了雷达截面积，还降低了红外线等其他信号的泄漏概率，提高了舰艇的隐身性能。

根据网络上消息这种雷达的探测距离至少在300公里以上，甚至可能达到400公里。这种雷达系统能够实现对空、对海和信标应答三种模式的扫描，每分钟可以完成30次扫描，确保了其快速反应能力。能够同时监测500个空中和水面目标，并追踪其中50个；

根据这些情况，未来还真有可能出现057远洋护卫舰！
